캐드 쉽게 배우기_캐드십자선이 튀틀렸어요! 이상해요!
캐드 십자선이 뒤틀렸습니다! 캐드 십자선이 이상해요!
열심히 도면을 치다보면 갑자기 십자선이 이상해질때 종종 있죠
우선 캐드에서의 십자선이 무엇인지 기본개념을 알고 있으면 캐드로 도면을 그리면서 좀 더 이해나 업무에 도움이 될거라 생각됩니다.
WCS (World Coordinate System) = 표준좌표계

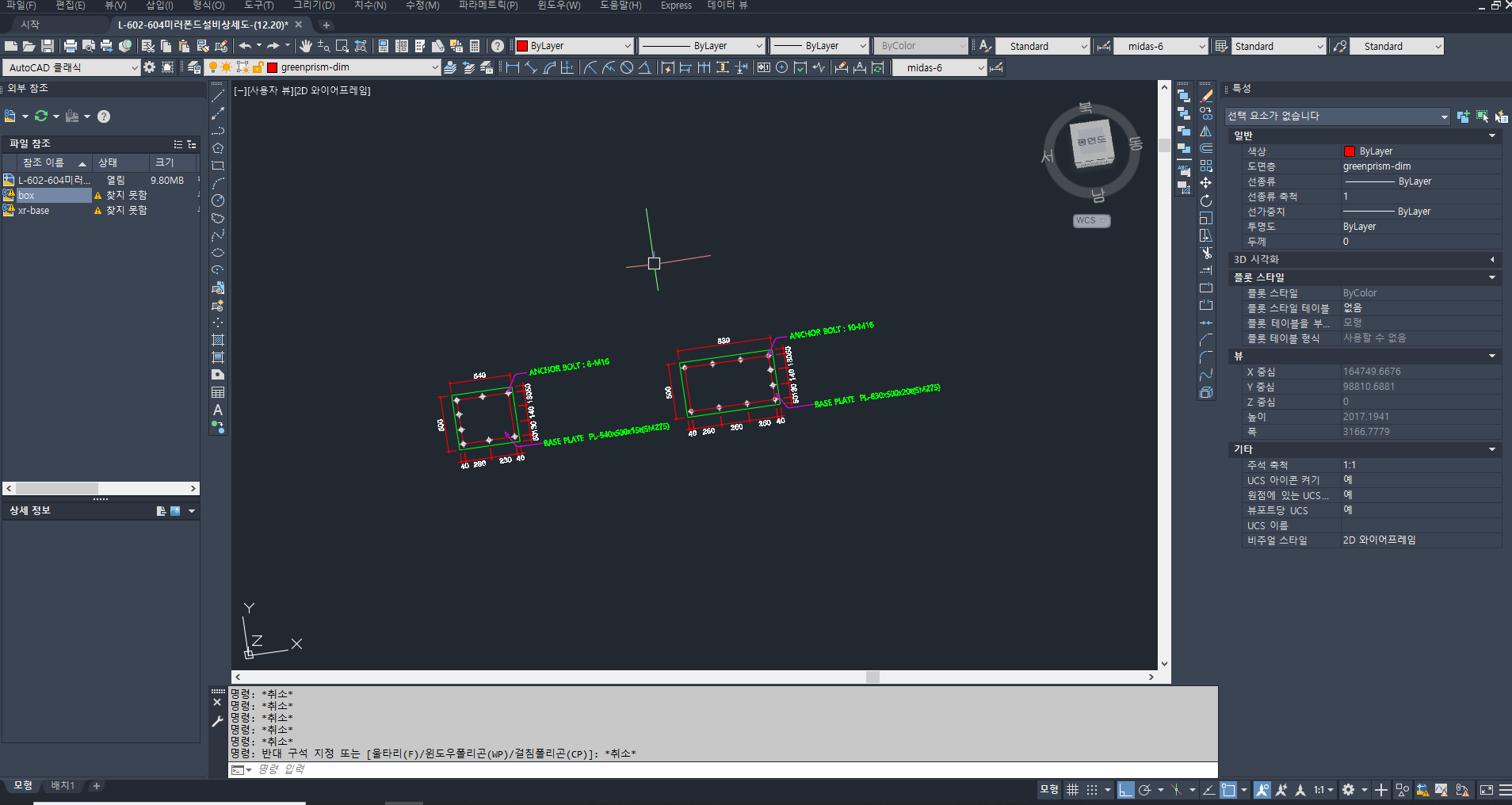

캐드 프로그램을 열면 왼쪽 하단, 오른쪽 상단에 좌표계가 표시 되어 있습니다.
2D작업 기준으로 X축은 좌/우
Y축은 상/하
를 의미합니다.
이 축이 흔들리면서 캐드 십자선이 뒤틀어지는 현상이 나타나게 됩니다.
그럴때 Ctrl+Z 해서 원상복구가 되기도 하고
어떨땐 Ctrl+Z 를 해도 되돌아가지지 않을때가 있습니다.
저는 보통 2가지 방법으로 십자선을 원상복구 합니다.
첫번째 명령어 사용방법

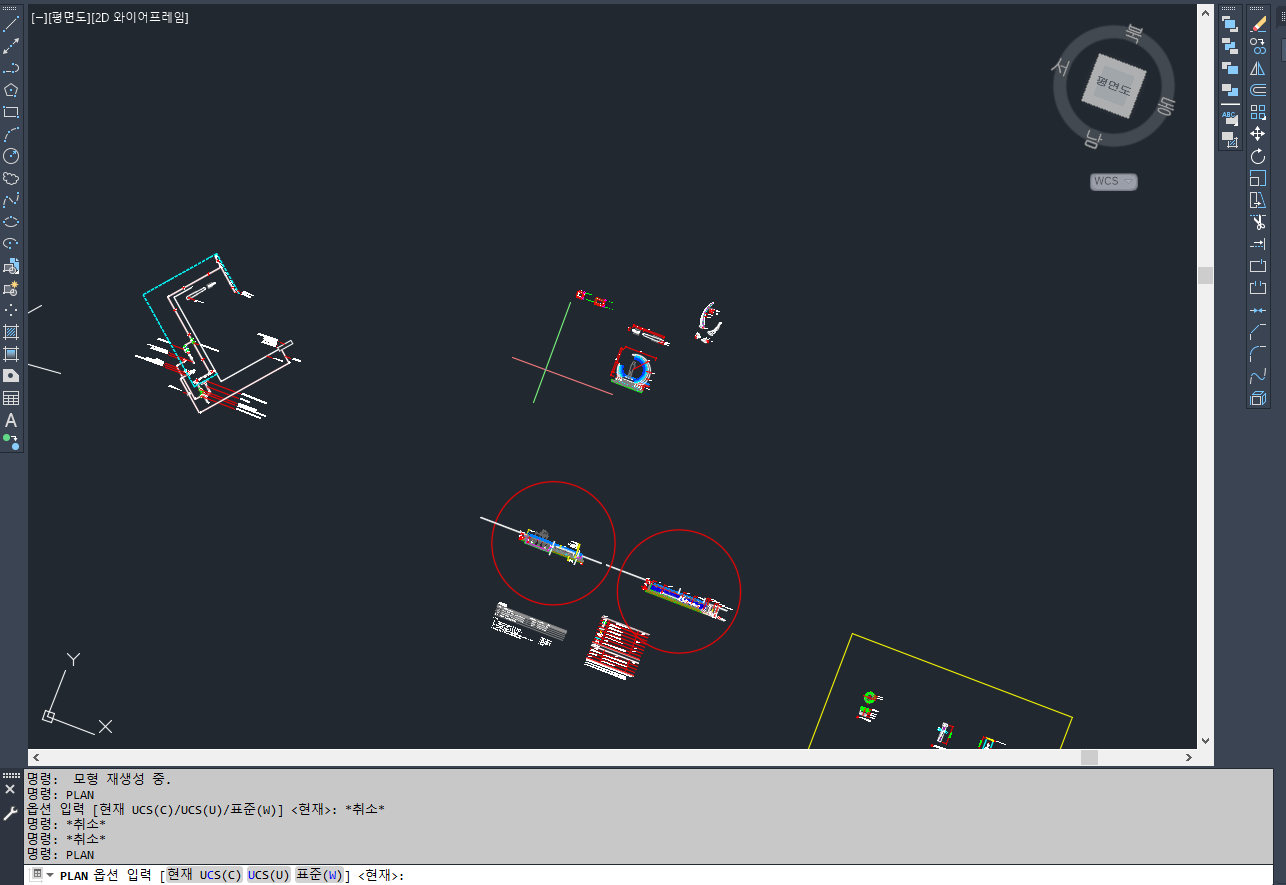

명령어 플랜 (PLAN) "plan"
명령어를 치고
표준(W)
캐드 십자선이 쉽게 돌아옵니다.
두번째 방법 (WCS) "평면도"

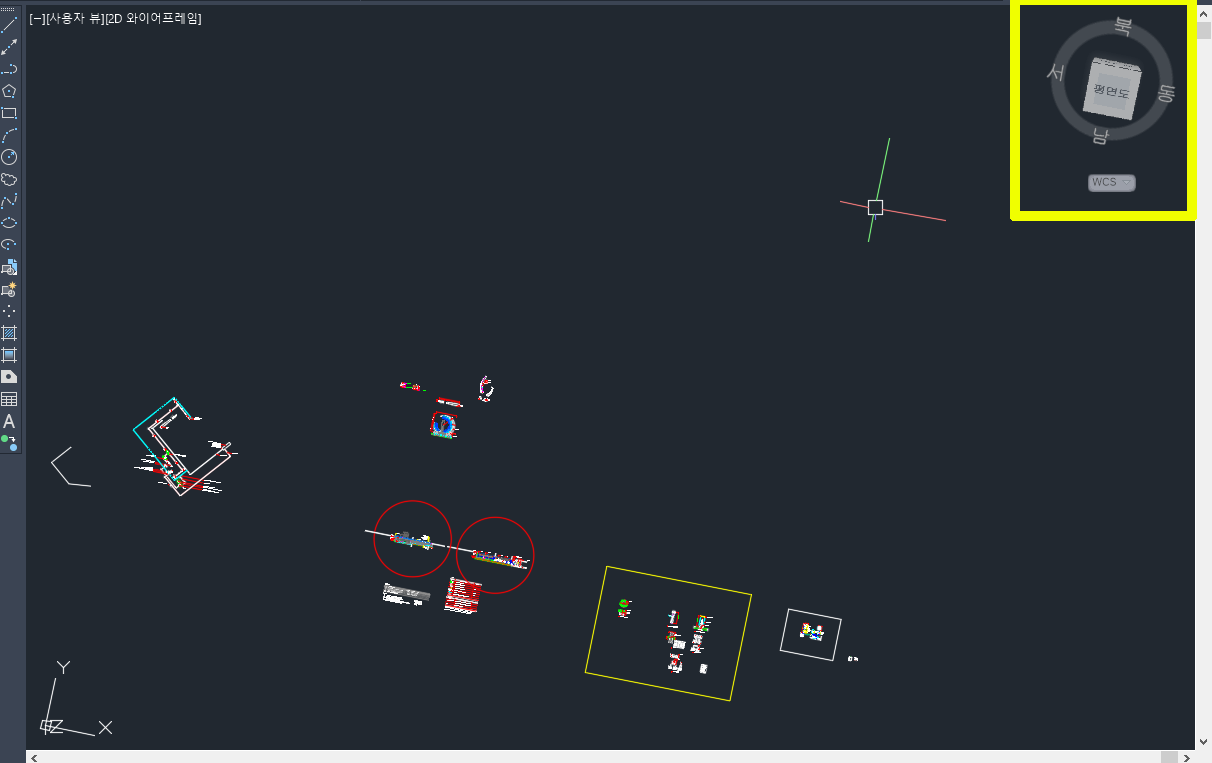

상단 이미지 오른쪽 상단부에 있는 WCS 에서 평면도를 클릭하면
다시 돌아옵니다.
