캐드 쉽게 배우기_치수선이 폭파 된 상태 해결방법
다양한 리습(Lisp)들이 많이 나오고 있지만 저의 블로그에서는
리습(Lisp)과 관계된 CAD 는 전혀 없습니다.
그 이유는 제가 리습(Lisp)을 쓰지 않고 있기 때문이겠죠

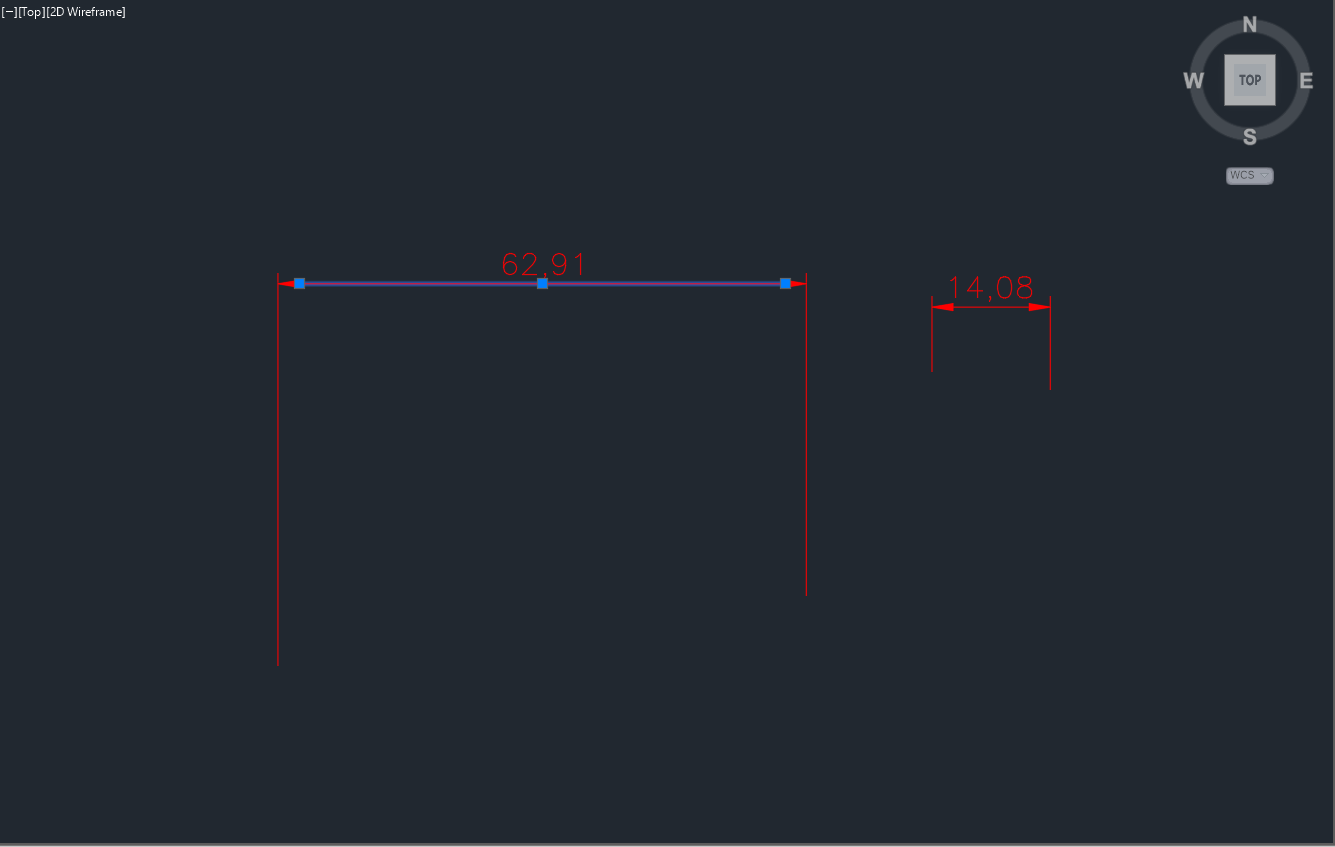

치수를 클릭해보면 위의 이미지처럼 객체마다 분리(폭파) 되어있습니다.
일반적으로 치수의 특성은 아래의 이미지처럼 "Rotated Dimension" 으로 되어있습니다.

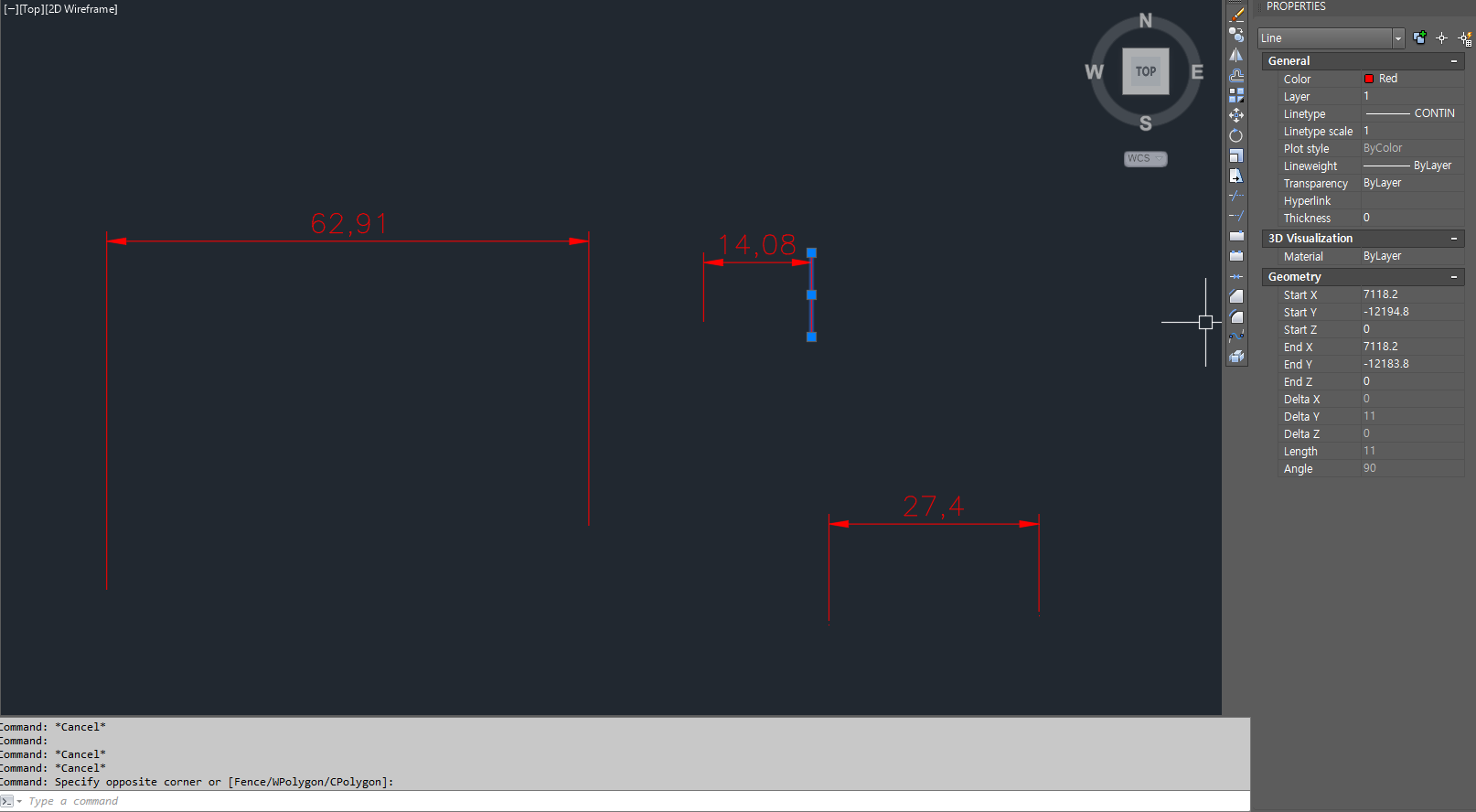

하지만 치수가 분리 또는 폭파되어 깨져서 나오게 되면 아래의 이미지처럼

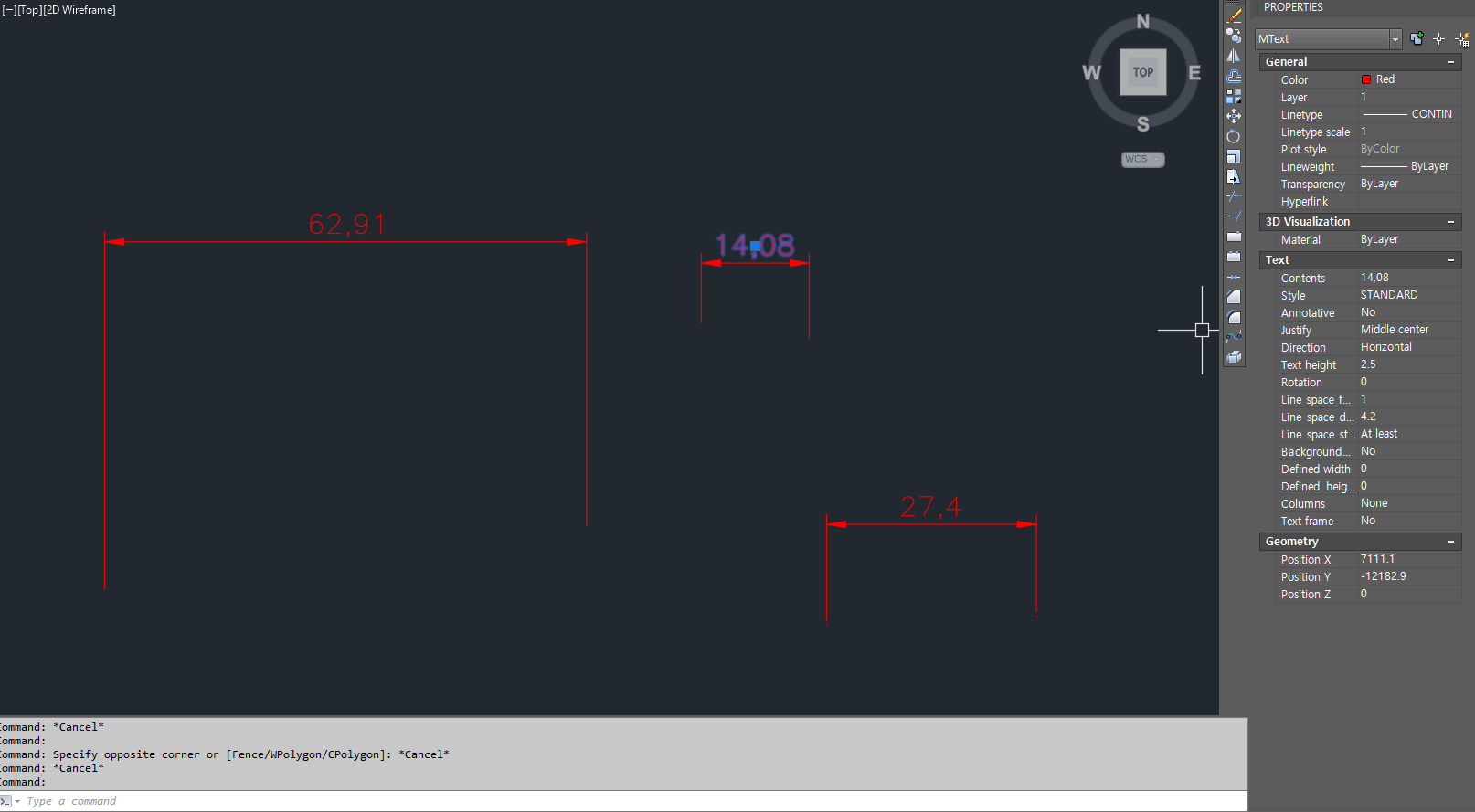

특성에 "Mtext" "Line" "Solid" 등과같이 고유의 특성으로 나오게 됩니다.
폭파된 치수선을 쓰게 되면 치수의 스타일 또는 치수의 스케일 등과같은 수정을 할때 매우 불편함을 겪게 됩니다.
여기서 캐드 치수(딤) 수정하는 방법에 대한 포스팅 참고 하세요
캐드 쉽게 배우기_캐드 치수(딤) 수정하는 법
바로가기 (hjkimstory.tistory.com/140?category=643027)
이미 폭파된 치수를 돌이킬 수 있는 방법은 없고, 지금부터 치수를 정산된 치수로 그리는 방법을 알려드리도록 하겠습니다.
폭파된 치수 해결방법은 매우 간단합니다.
명령어 (Dimaso) "dimaso"

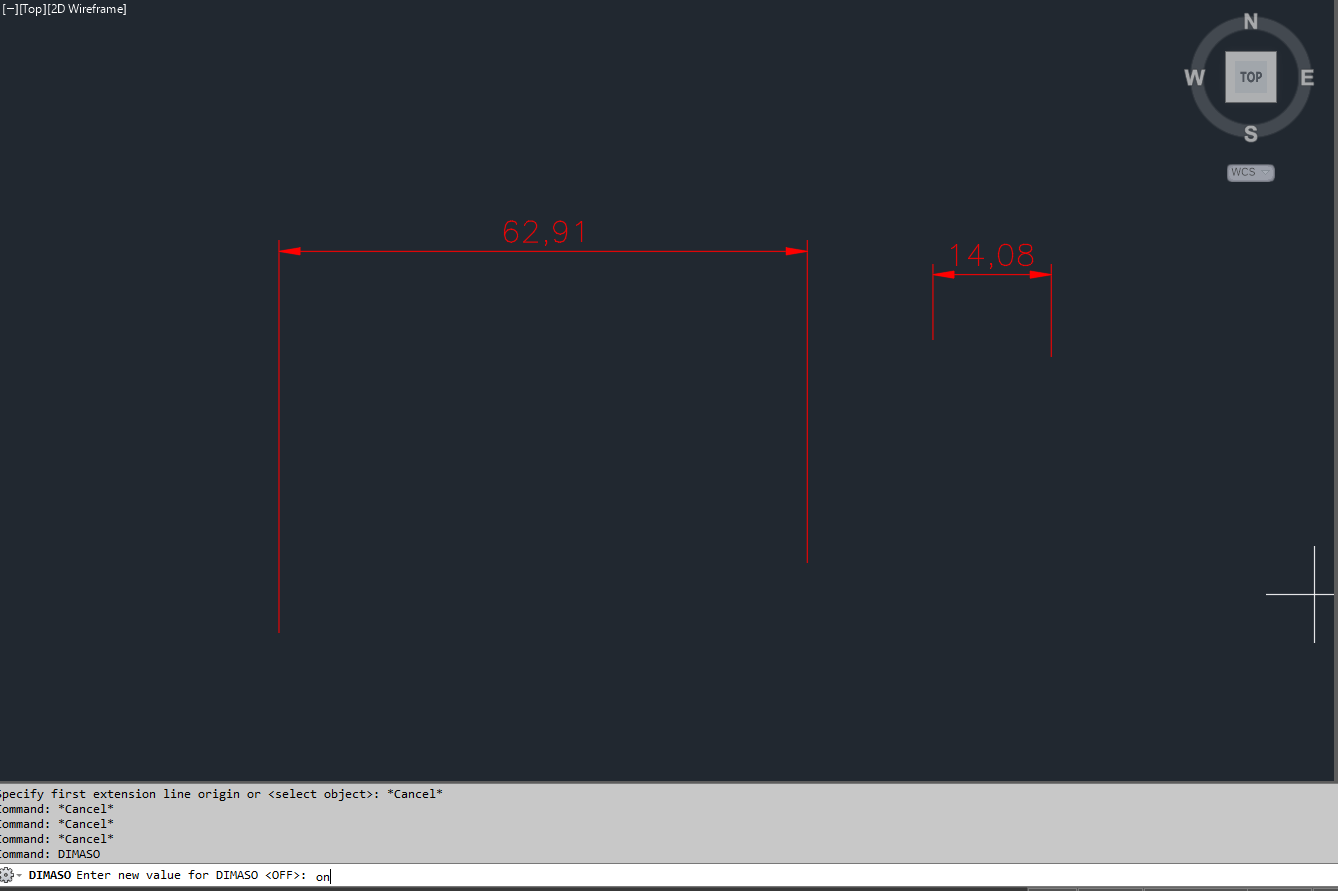

명령어를 치고 filedia → off → on
으로 변경해주시면 됩니다.
자 그럼 위의 이미지와 같이 정상적인 치수선이 그려집니다.
치수선을 클릭하면 "Rotated Dimension"
이상입니다.
치수선이 폭파되서 나와요
에 대한 포스팅이었습니다.
